2017-09-20 | 来源:镇江规划院 | 作者:镇江规划院 |
图 1 项目区域位置图
1. 下垫面分析
该地块规划总用地面积为 8.12 hm2,建筑占地面积 3.46hm2,绿地面积 1.62hm2,绿化率 20%。
图 2 下垫面分析图表
2. 场地竖向
图 3 场地竖向图
二、方案设计
1. 设计目标
本项目设计于 2014 年,国内无相关海绵城市指导资料。为贯彻执行东部新区“生态化及可持续发展”的指导思想,本项目设计目标为从源头削减雨水面源污染,过程控制降雨径流,充分利用雨水资源,融入低影响开发理念,建设生态工业厂区。
2. 技术路线
(1) 前期准备及现场勘查。
收集项目相关资料,包括水文地质条件、工业厂区总平面图、管线综合图、各单体建筑排水图、周边道路设计图等相关资料。实地考察建设用地现状、周边区域情况、了解工业企业工艺,与甲方初步沟通。
(2) 方案设计
根据预期目标,统筹协调其它专业,依据安全优先、因地制宜、经济有效、方便易行、便于维护的原则,落实工业厂区海绵方案。分析地块竖向条件、绿化布置、道路系统和建筑雨落管位置,根据径流流向划分汇水分区,在各分区内根据实际设计条件布置海绵设施。
(3) 绩效分析核算其海绵设施效果,进行评价。
3. 总体方案
总体方案结合工业厂区的特点,安全第一,优先考虑工业厂区的面源污染控制,兼顾设施功能和景观效果。
标准厂房跨度较大,屋顶面积较大,雨落管宜采用断接设计,屋面雨水散排至建筑周边绿化。由于工业厂区绿化率较低,绿地主要分布于厂房周边。为保证建筑结构安全,靠近建筑周边绿化设为下沉式绿地,外围绿化设为雨水花园。主要利用下沉式绿地和雨水花园对建筑屋面及道路路面初期雨水进行源头净化。
此前已建成的项目一期场地布局与二期基本一致,入口处大面积绿化设置为高位绿地,内部布置变电箱等设施,人员无法进入,较为浪费。为防止工业厂区产生污水偷排现象,管理部门要求雨水接入市政雨水管网入口前端设露天雨水塘,便于监督,方便管理。本项目入口处大片绿化位于场地相对低点处,吸取一期建设经验,在入口设置雨水塘,既可补充绿化灌溉用水,又可营造厂区人员休闲空间。
图 4 项目一期入口景观图
图 5 本项目 LID 设施平面布置图
4.海绵设施
该场地内主要采用雨水花园、下沉式绿地、透水铺装、雨水湿塘四种海绵设施。
(1) 雨水花园
雨水花园主要布置在建筑外围绿化较为充裕处,且避让重要管线及化粪池,作用为净化、滞蓄雨水。雨水花园分为蓄水层、换填层和碎石层三部分,其中蓄水层 100mm,换土层 500mm,碎石层 300mm。雨水花园中设置盲管和溢流雨水口,且靠近建筑物或道路一侧设置防水土工膜。
图 6 雨水花园大样图
图 7 路牙开口及溢流口周边处理方式
图 8 下沉式绿地做法图
(3) 透水铺装
1#、2#科研厂房外围人行空间设为人行透水铺装。

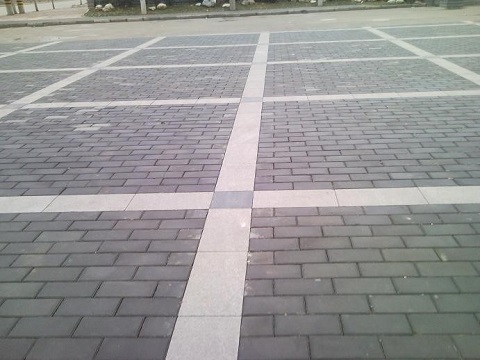

图 9 生态停车位及人行透水铺装意向图
(4) 雨水湿塘
场地西侧入口处结合景观设置雨水湿塘,场地内部分雨水管道排放至湿塘内,经调蓄净化后溢流至市政管网,有效去除面源污染,提升雨水利用效率。

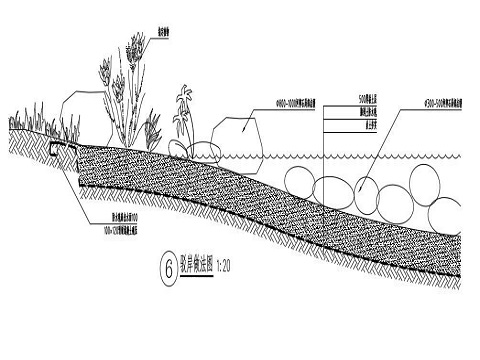

图 10 湿塘驳岸做法图

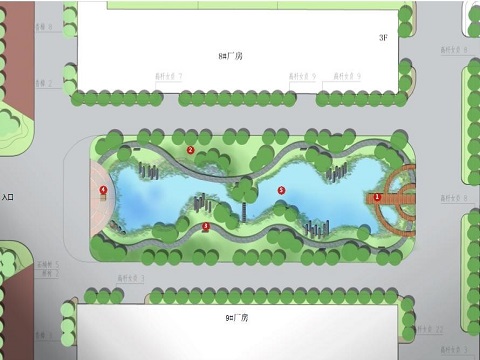

图 11 雨水湿塘方案图
5. 计算及评价
(1)计算控制雨量体积
本项目共设置雨水花园 4472m2,下沉式绿地 5989m2,透水铺装3297 m2,雨水塘 913 ㎡。
雨水花园蓄水层 100mm,换土层 500mm,碎石层 300mm。下沉式绿地蓄水层 100mm。换土层、碎石层孔隙率分别取 0.2、0.3。设施梯形断面折减系数取 0.6。雨水塘可控制调蓄体积为 137m3。通过采用海绵设施,可控制的雨量体积为:
V=VS+WP
式中:VS—渗透设施的有效存储体积(m3);
WP—渗透量(m3);
K—土壤渗透系数(m/s),取 100mm/h;
J—水力坡降,取 1;
AS—有效渗透面积;
ts—渗透时间(s),取 2h;
VS =[4472×(0.10+0.5×0.2)+5989×0.1]×0.6+137=1032.98m3
WP=KJAS ts=0.1×1×0.47×880×2=82.72m3
可控制的雨量体积 V=1115.7 m3
(3)计算年径流总量控制率
采用容积法(V= 10HφF )计算本项目控制雨量 H:
H=1115.7/(10×8.12×0.68)=20.21mm(对应其当地年径流总量控制率 65%)
三、竣工实景

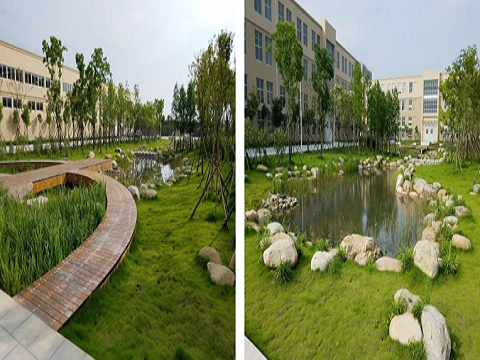

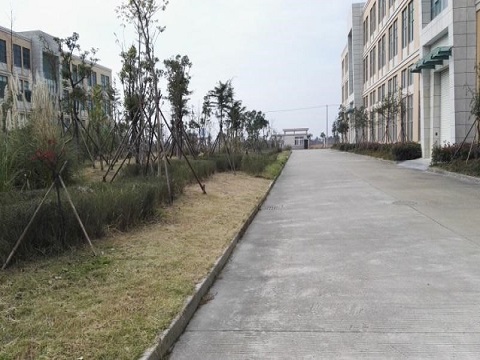

图 12 竣工实景照片
