镇江市金山湖路海绵城市建设雨水工程(道路)

2017-02-21 来源:
作者:

  • 金山湖路区位和示范段范围
  • 金山湖路径流排向示意图
  • 金山湖路生态草沟布置示意图
  • 金山湖路生物滞留草沟断面大样
  • 透水混凝土人行道大样
  • “凸式”溢流井及井盖断面大样图

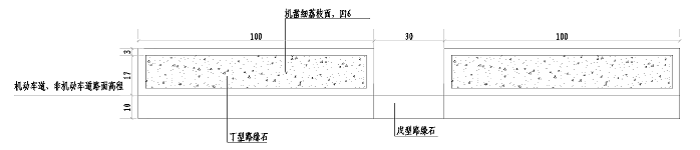

  • 断开式路牙大样图
  • 竣工实景
  • 竣工实景
  • 竣工实景

镇江市金山湖路海绵城市建设雨水工程(道路)

   一、项目概况

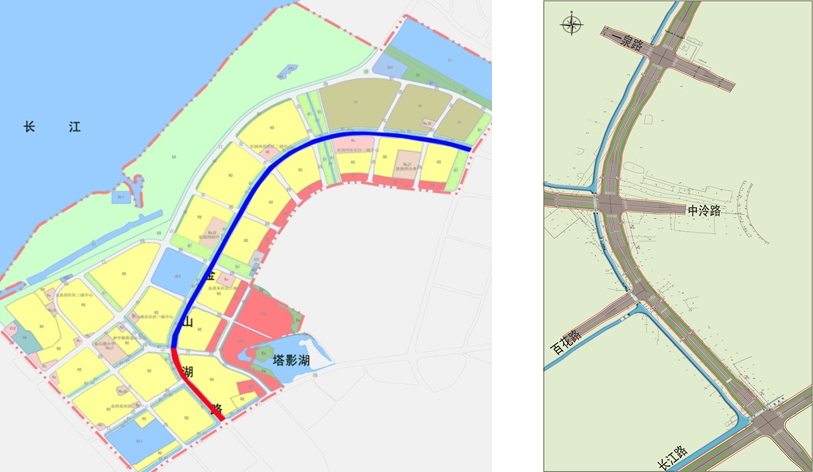

    金山湖路位于江苏省某市北部滨水区的金山湖风景区,区域内自然环境优美,人文景观丰富,规划以休闲旅游、低密度居住和高档商务为主。


    金山湖路海绵城市建设示范段全长1100m,本案例设计段北起中泠路,南至长江路,全长645m。道路西侧红线外有一条规划20m宽水系,道路横断面形式为:2.0m(人行道)+3.5m(非机动车道)+3.5米(机非分隔绿化带)+14.0m(机动车道)+3.5m(机非分隔绿化带)+3.5m(非机动车道)+2.0m(人行道)。



   二、设计目标

    设计规模满足某市海绵城市建设目标要求,道路所在金山湖片区达到年径流总量控制率85%(对应降雨量40.9mm),并满足5年一遇重现期的道路排水能力要求,在遭遇三十年一遇强降雨时,保证一条车道的积水深度不超过15cm。


   三、设计方案

    本设计核心思想是通过海绵化生态处理设施的布置,经收集、下渗、过滤、调蓄、排放、溢流的过程管理降雨径流,体现生态和排水的双赢。

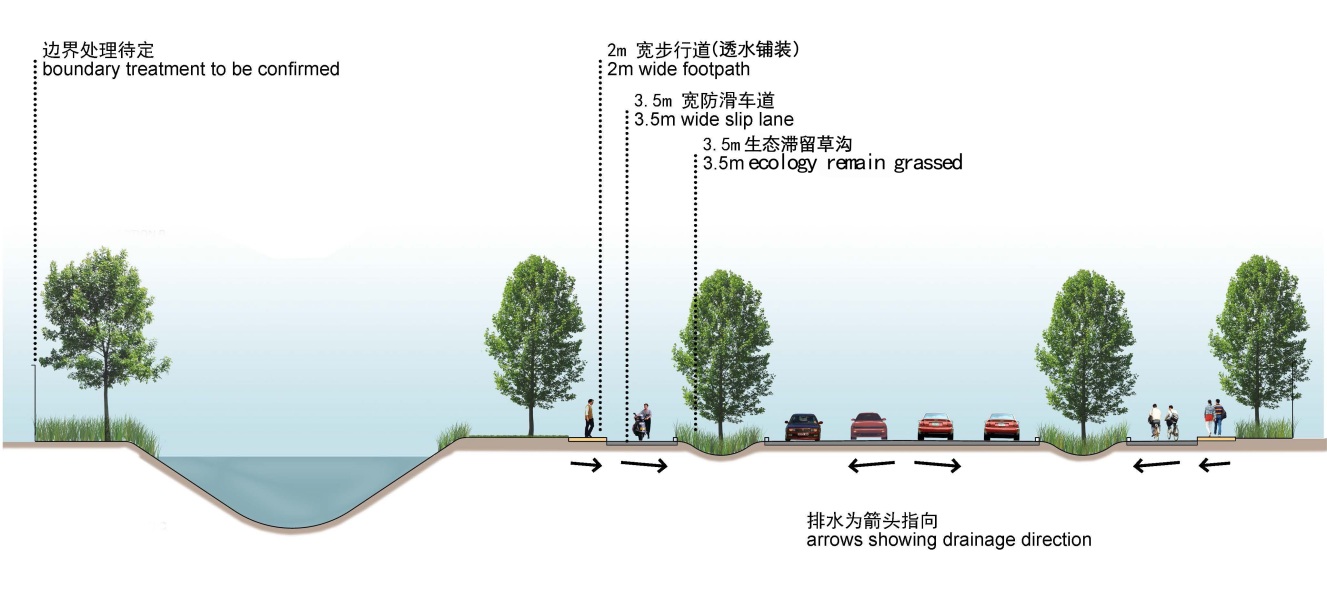

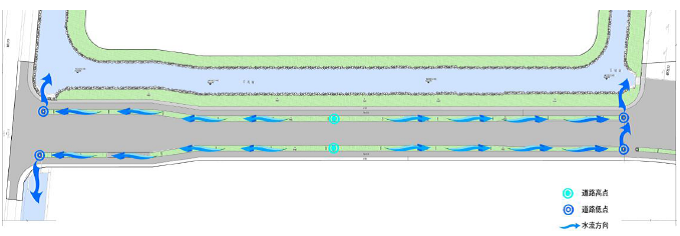

    道路不进行纵向排水管道的敷设和传统雨水篦的布置,道路东侧地块雨水通过间隔的横向过路管的形式排入西侧水系,路面雨水则通过生态滞留草沟收集和输排,并且草沟最终溢流出口与横向过路管相连。生态滞留草沟纵坡顺道路纵坡设置,水流方向从道路最高点顺坡至最低点的雨水溢流口。


    利用道路侧向分隔带设置3.5m宽生态滞留草沟,并设置人行道透水铺装,道路横坡坡向侧分带内的生态滞留草沟,考虑开口路牙或者平路牙的入流形式。道路过街管利用原有河道过街涵或按30年一遇标准铺设过街管。


    四、生态处理设施

    (1)生态滞留草沟

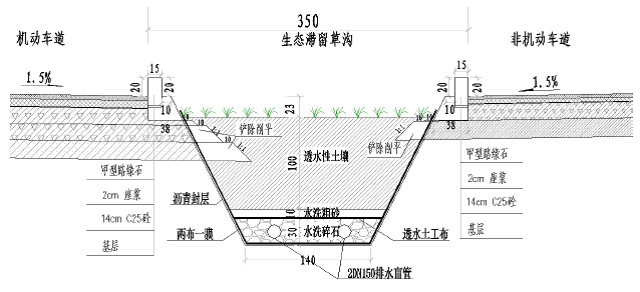

    金山湖路生态滞留草沟上宽3.5m,底宽1.4m,结构深度1.55m,在道路两侧侧向分隔带设置,坡度顺道路纵坡,全长1140m,有效面积3762m2。生态滞留草沟结构层分为径流渗排层(即积水层,深度150mm)、透水土壤层(即生物过滤介质和覆盖层,深度1000mm)、过渡排水层(水洗粗砂+水洗碎石,深度400mm),结构底部设盲管和周边设防渗膜。


    (2)透水砼铺装

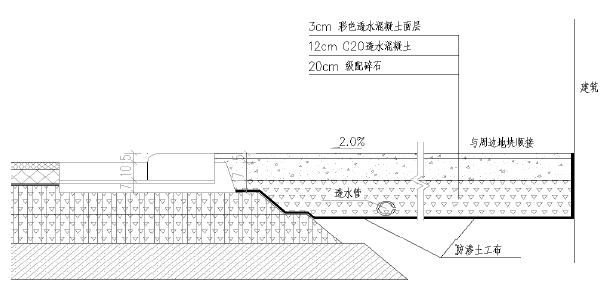

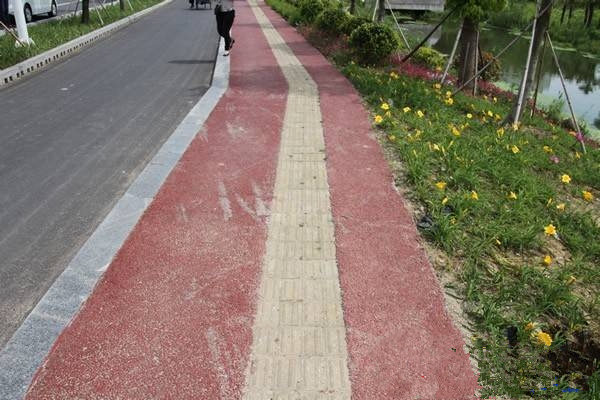

    金山湖路的人行道采用了彩色透水混凝土铺装的设计。


    (3)溢流雨水口

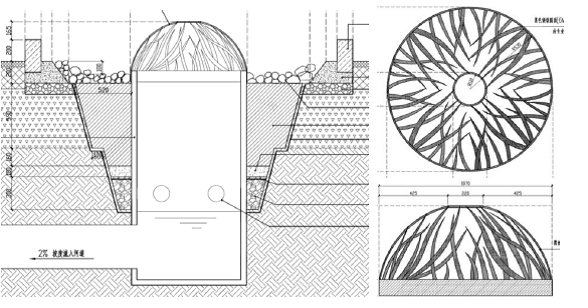

    生态滞留草沟末端设置溢流式雨水口,雨水口入口标高高于透水土壤表面底部15cm。溢流雨水口采用国标圆形检查井,与过路雨水横管相连。



    (4)入流设施

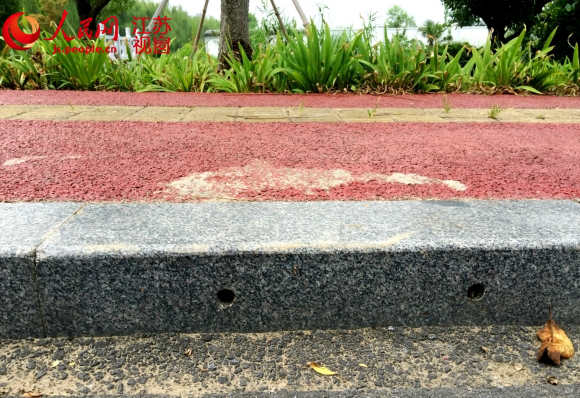

    金山湖路设计了断开式路牙作为路面径流流入生态滞留草沟的通道,采用100cm丁型路缘石(高于路面20cm)和30cm戊型路缘石(与路面齐平)间断布置的形式,设置于生态滞留草沟的两侧,道路全线布置。
