句容市句容河河水环境综合整治关键技术研究与工程示范
句容市句容河穿城而过,城区以上流域面积198km2,兼具防洪排涝和城市景观功能,是城区支河与排水系统的汇集通道,也是句容市城区展示城市品位和人居环境的“名片”。该河为典型的山丘河道,汛期水位暴涨暴落。现状两岸景观单一,河道消落带生态脆弱、生物多样性缺乏;同时面临雨季两岸截污干管溢流及初期雨水入河污染水体,非雨季上游来水缺乏等问题,导致河道局部水质较差。

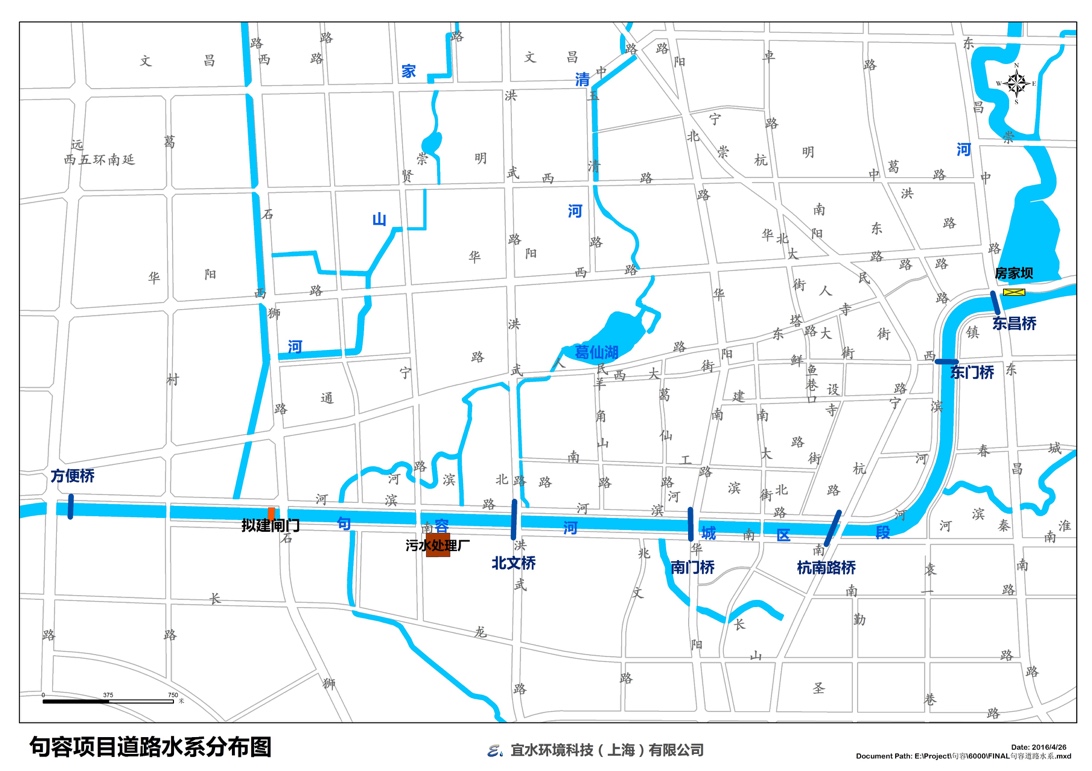

图1 句容河河水环境整治区段(东昌桥-拟建闸)

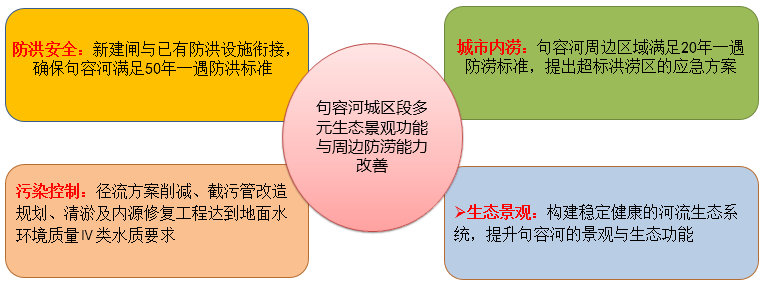

项目目标的实现体现在城市防洪、内涝、污染控制和生态景观子目标的实现和相互的融合。
图2 项目研究目标
本项目涉及流域洪涝及城市雨污水宏观系统,河流生态景观局部细节和系统协调与优化决策三个层面。技术路线见下图:

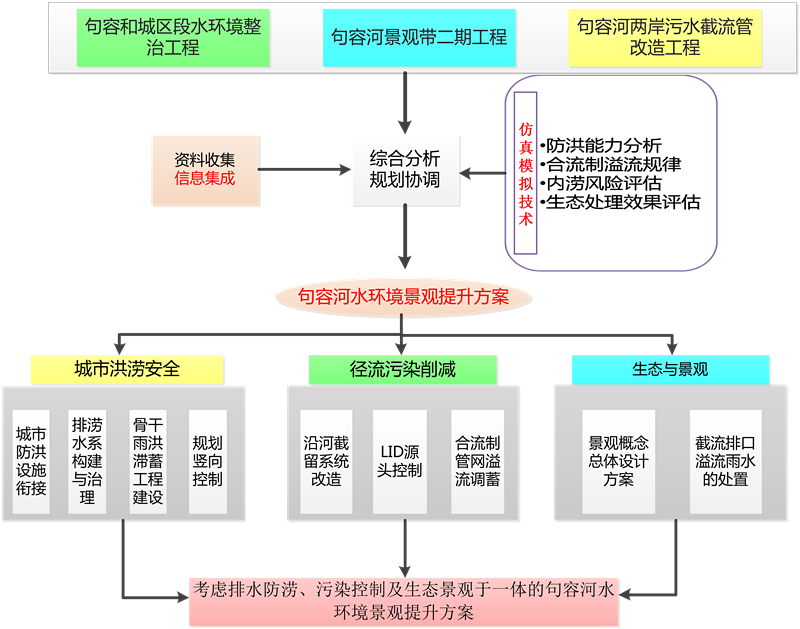

图3 技术路线图
1.防洪影响评估

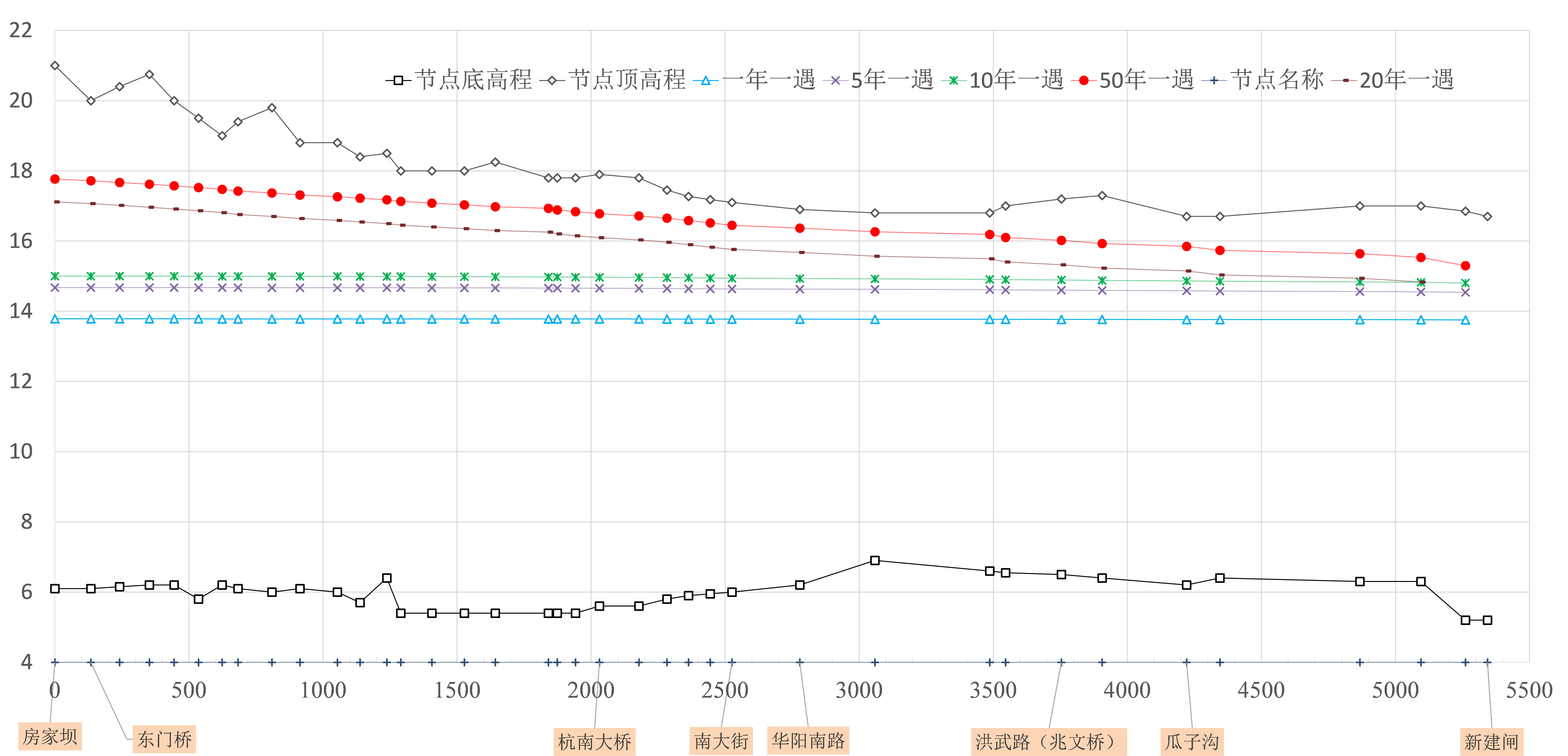

图4 防洪影响评估图
通过城市管网与河道的耦合,模拟评估河道常水位的抬升可能导致的城市内涝风险、影响的范围、程度和对象。

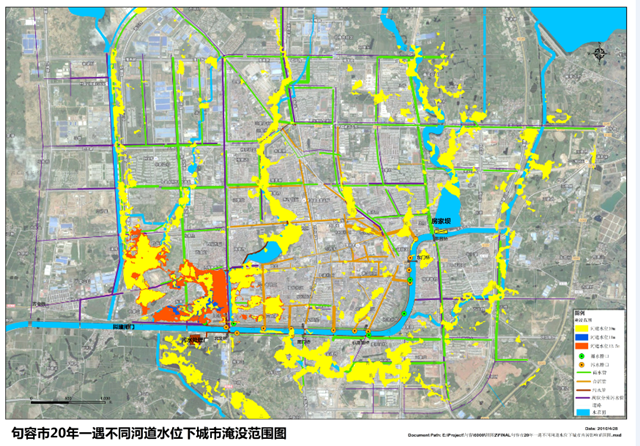

图5 不同河道水位20年一遇城市内涝风险对比图
分析评估河滨湿地对溢流污染物的削减效果。在10mm设计降雨下,梯级河滨湿地提供可足够的截流容积,湿地不发生溢流,污染物消减率100%;在其他设计降雨条件下,各河滨湿地对污染物平均消减率为:
日雨量/污染物
20mm设计降雨
30mm设计降雨
50mm设计降雨
TSS
COD
氨氮
TSS
COD
氨氮
TSS
COD
氨氮
平均
%
80.1
76.8
77.0
69.4
65.6
65.1
61.4
55.7
55.2
四、示范工程
图6 湿地布置图
2.中途调蓄工程

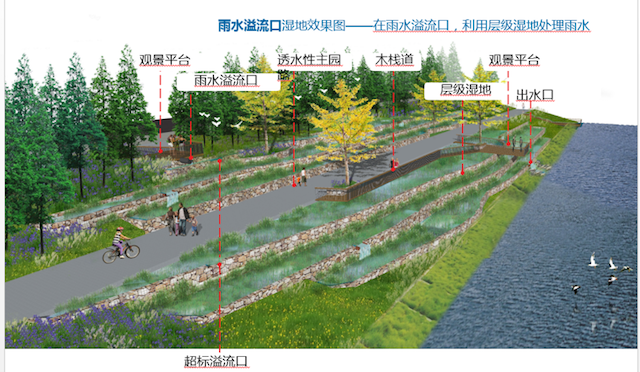

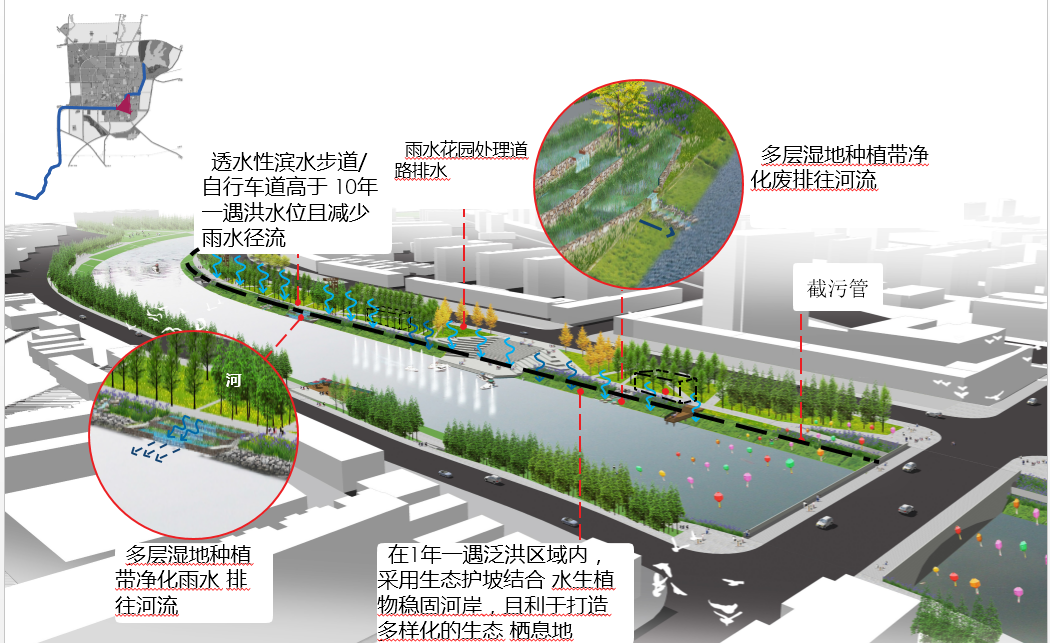

图7 代表性湿地沿河布置效果图
将滨河景观廊道与雨洪管理、水质净化与生态修复有机融合,创建稳健且焕发生机的城市河廊。

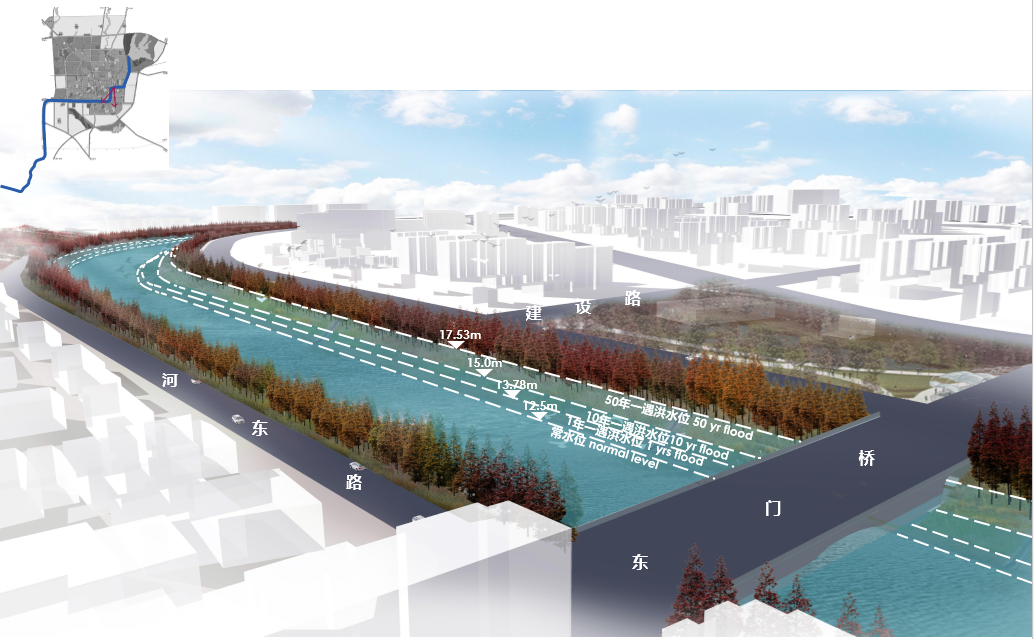

图8 景观带对洪水要素的考虑
河岸设计考虑水位变化因素,规划二级平台在10年一遇水位线以上。
图9 时代广场节点提升后的海绵城市技术运用
在景观设计中采用LID措施,包括地块种植带、雨水花园、透水性铺装、生态护岸等,充分融合海绵城市设计理念。其中的时代广场节点概念设计如下:

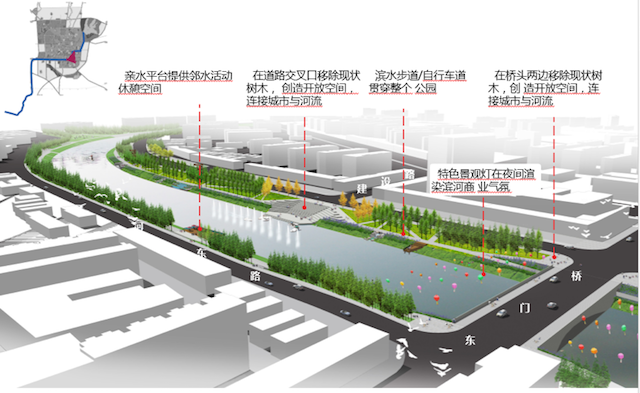

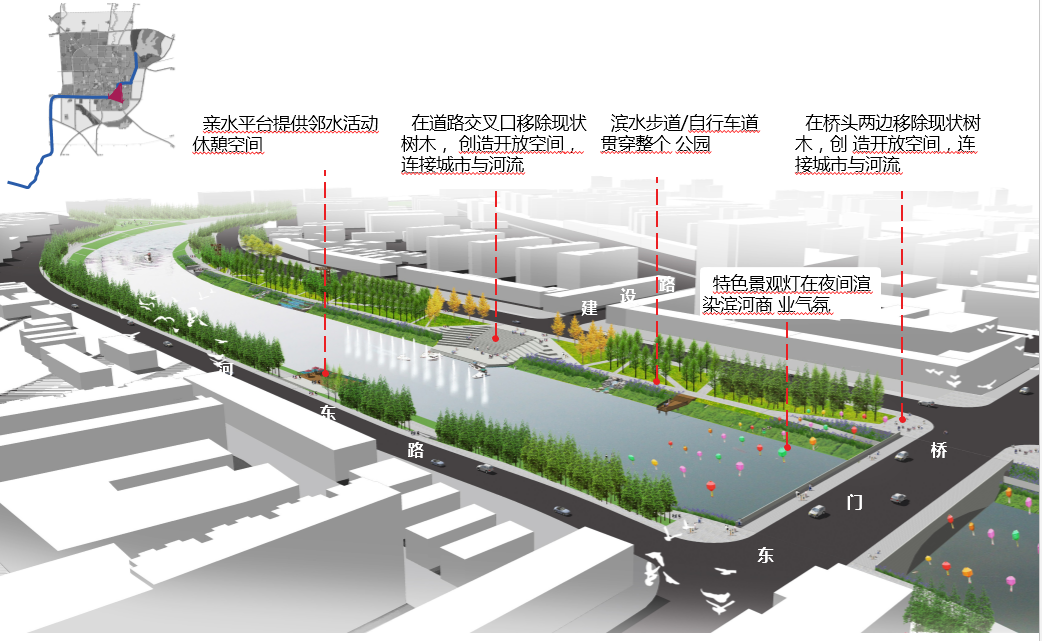

图10 时代广场节点效果图
