一、项目概况

禹山北路始建于2004年，是城市交通主干道，位于镇江市海绵城市试点区内。12年来道路绿化退化严重且周边的居住、商业、公共设施等都已发展成熟，导致现状道路功能已不能满足周边居民的实际需求。本次设计结合道路海绵化改造进行景观提升，致力于打造一个集交通、生态、文化、景观功能于一体的生态景观大道。

禹山北路（虹桥港-谷阳路），全长2920m，道路红线宽40m，与虹桥港路、焦东路、清平路、汝山路、胜利港路等10条道路相交；与虹桥港、胜利港、大寨港和前进港4条水系相交。

道路两侧用地规划性质主要为居住用地、商业金融用地、公共设施用地和山体。

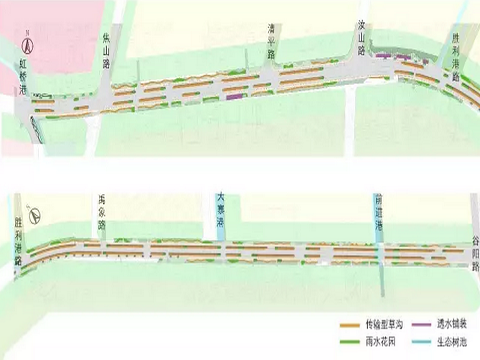

LID设计平面图

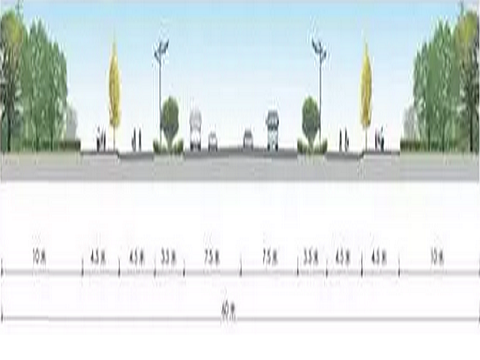

禹山北路（虹桥港-谷阳路）标准段横断面形式：人行道4.5米+非机动车道4.5米+机非分隔带3.5米+机动车道15.0米+机非分隔带3.5米+非机动车道4.5米+人行道4.5米。

道路两侧退让绿化宽度约10m，道路下共设有七种管线，主要布置在机非分隔带、非机动车道和人行道下。

二、问题与需求

1．排水部分：

（1）道路两侧地块不断开发，地表径流加大，面源污染增加。原雨水管道系统标准偏低，且雨水经管道收集后直排水系，加剧水环境污染。

（2）道路原排水系统未统筹考虑内涝防治问题，设计路段共存在四个内涝风险点。

2．景观部分：

道路整体原有景观效果不佳，灌木老化严重，底部脱腿现象普遍，野草丛生，影响美观。另外原有绿地大多被破坏占用为停车位。

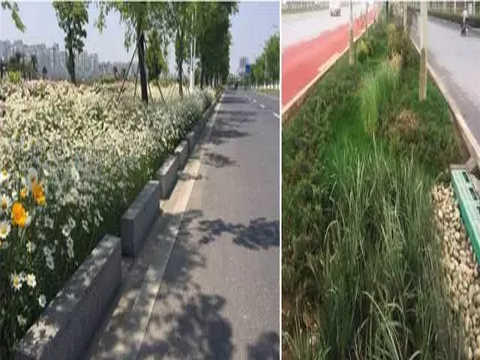

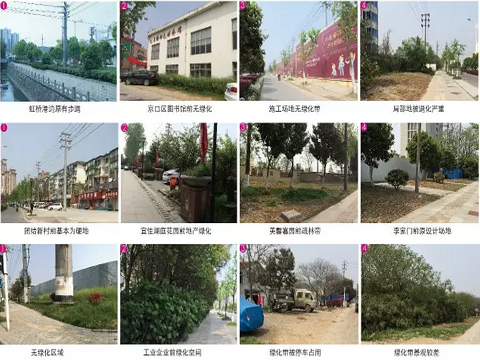

改造前实地调查

三、设计目标和原则

1．  设计目标及指标：

设计目标：

削减城市建设后地表径流污染，解决区域防涝，建成集蓄洪调峰、水质处理于一体的海绵型道路。并为周边居民提供安全的公共空间和休闲娱乐功能。

设计指标：
（1）年径流总量控制率、面源污染削减率
应结合景观因地制宜设置海绵设施，指标不作强制性要求。

（2）内涝防治标准
提高排水防涝标准，有效控制30年一遇暴雨径流。

2．  设计原则：

注重生态功能和景观功能的统一，在景观提升的同时，最大程度发挥绿地的海绵功能；
兼顾海绵设施与道路结构的安全，海绵设施的设置及功能发挥不得破坏道路结构、影响行车安全。

四、海绵设计

1．  平面设计

（1）机动车道径流雨水通过路牙开口，导流至机非分隔带中，机非分隔带宽3.5m，结合竖向布置通过传输型草沟和雨水花园净化和滞蓄雨水；

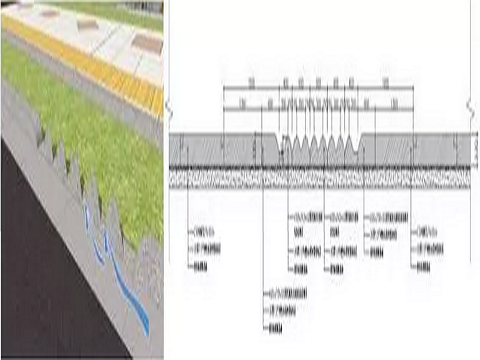

路牙开口示意图

传输型草沟植物配置以小叶栀子、海桐、匍枝亮绿忍冬等植物间隔搭配种植。雨水花园植物配置以卵石+常绿鸢尾、金鸡菊、白滨菊、红花山桃草、金山绣线菊、金焰绣线菊、花叶络石等搭配种植。

（2）将原非机动车道边的雨水口加盖封闭，非机动车道和人行道径流雨水通过人行道暗涵（设置间距约30m），导流至两侧的退让绿地，在路外绿化带内设置传输型草沟和雨水花园，进行滞蓄、净化。

退让绿化内的绿地空间比较宽敞，山形雨水花园从人行道放坡至特色文化墙，形成一个人工的汇水凹地，进行雨水的净化和滞蓄，设施均有防水层结构保护原有绿化，设计形式上结合山水镇江的设计理念，在保证功能的前提下兼具美观作用。

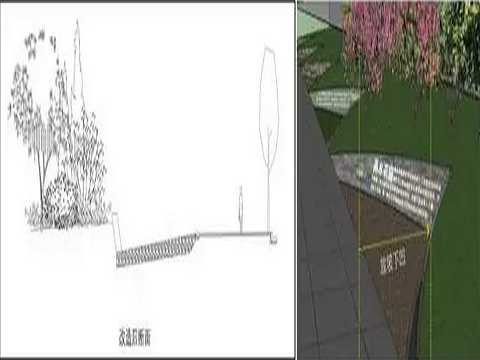

山形雨水花园示意图

退让绿化内传输型草沟：设计形式需要结合林缘线的形状自然布置，种植以草皮为主，沟底敷设卵石，保护草沟表层土。

雨水花园：以卵石+黄菖蒲搭配为主，其他适宜栽植植物，如：结香、云南黄馨、美人蕉、中华常春藤、鸢尾、蝴蝶花、花叶杞柳、连翘、小叶栀子、红叶石楠、金森女贞、灯芯草、日本血草、醉鱼草等选1-2种搭配种植。

人行道暗涵及雨水花园手绘示意图

（3）退让绿化不适宜布置海绵设施的路段，在现状行道树之间设置了生态树池，道路雨水径流通过路牙开口进入树池，进行净化和滞蓄。生态树池雨水入口设计，将“山形”路牙石根据排水方向旋转16°，扩大迎水面。

路牙开口示意图

（4）设计对道路的四个低点进行除涝改造：将道路低点处人行道下降，形成泄留通道，道路雨水引至路外，北侧泄流通道直通水体，南侧结合山脚下的绿化改造设置涝水滞蓄场所，确保在遭遇30年一遇降雨时道路积水不超过15厘米、保持畅通。

涝水滞蓄场所

本次设计禹山北路（虹桥港-谷阳路）共设置传输草沟16675㎡，雨水花园6648㎡；生态树池30个；透水铺装894㎡。调蓄体积：V=1898.05m3。本方案共可控制降雨量20.83mm，对应的年径流总量控制率69.65%。

五、景观设计

1.策略：

立足现状景观，对LID设施做出景观提升设计，还原道路的文化内涵，对现状景观进行提升改造，打造集交通、生态、文化、景观功能于一体的生态景观大道。

2. 设计：

（1）景观提升节点

节点一：虹桥港三角绿地

三角绿地靠虹桥港一侧原为直立挡墙，高差0.4~2m。设计将原本的2级台地，更改为3级自然曲线台地，原有乔木长势较好，均保留，台地边缘做垂直绿化，适当点植花灌木。

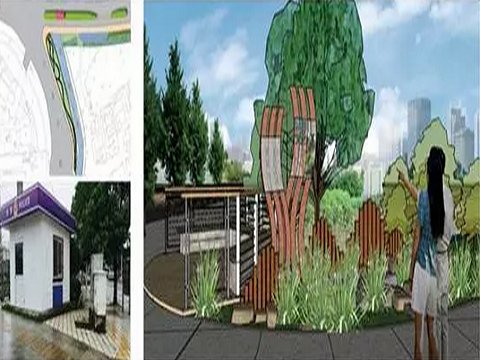

节点一效果图

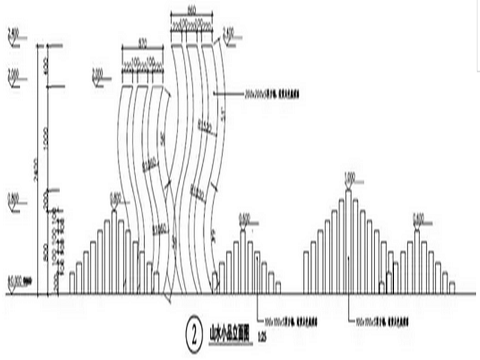

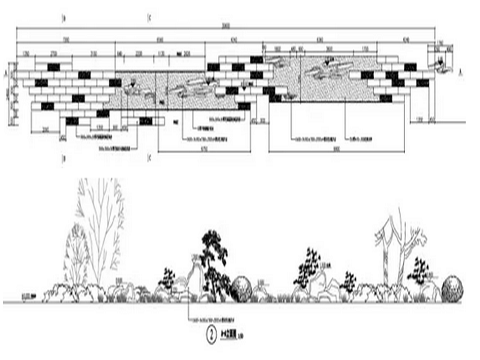

节点一小品施工图

节点二：京口区图书馆旁

原有绿化被停车场占用，设计结合现状，将本节点打造为一个具有文化氛围的场地，主要展现自然山形景观，搭配宫粉梅、刚竹、红枫、南天竹等，带出厚重的文化气息，提升场地内涵。

节点二施工图

节点三：团结新村节点前的景观提升

团结新村前基本为水泥硬质，原有绿化被改为菜地，现将团结新村前的硬地改为花岗岩铺装，恢复原有绿化区域，利用原有栾树塑造休憩空间、设置生态停车场。

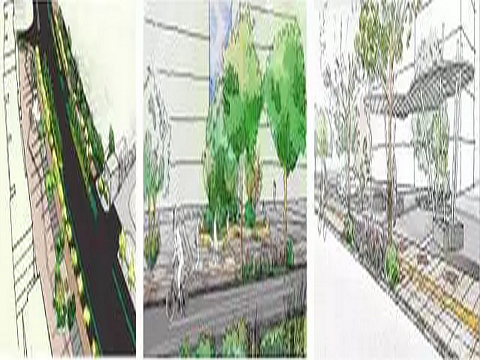

节点三手绘示意图

节点四：诗意文化墙

设计将现状断开的场地改为连贯且与海绵相结合的场地。山形折线步道贯穿整个场地，休闲座椅、文化景墙散落其中。景墙附上有关禹山的诗文，营造独具特色的文化意境。

节点四手绘示意图

节点五：禹山挡墙

禹山周边原有挡墙的作用是防止水土流失，但因年久失修墙体脱落，现设计修复原有破损墙面，并增加三处休憩设施，在陵园入口处设置2处，登山口设置1处。

节点五对比效果图
