上海植物园海绵城市示范公园

2018-03-16 来源:STAR Water Solutions
作者:STAR Water Solutions

案例说明  |  案例评论

  • 业主
  • 实施单位
  • 类别
  • 地点
项目概况:
STAR Water Solutions与上海植物园绿化工程有限公司合作,在上海植物园内(上海市徐汇区)实施了海绵城市示范公园项目。该项目应用CORE及STAR Water的专利技术,在上海植物园区内展示了目前世界先进的城市水资源管理及处理技术 – 活性过滤技术,以及创新性的本地实践应用。
STAR Water和上海植物园的合作是结合园艺科学与环境工程技术的范例,通过上海植物园的有机物回收及堆肥设施,结合STAR Water的专利技术及国际应用经验,打造一个展示海绵城市技术的示范性公园。


技术概况:

海绵城市是习近平总书记提出的城市管理方案,以此解决城市水质,污水处理,局部内涝以及水资源短缺等问题。海绵城市的建设理念是吸附、处理,实现水资源的重复利用,或是城市水道更加健康。STAR Water的活性过滤介质(RFM)技术就是海绵城市项目中的海绵。
该海绵城市示范公园使用的活性海绵过滤介质 (RFM)是由上海植物园内生产的可回收有机物制成。同时,利用STAR Water 的过滤介质设计软件Kalkulus,选择合适的原料及配方配比,生产符合该项目处理需求的活性过滤介质。随后,上海植物园绿化公司将生产的过滤介质组装成为一系列的处理设备,并应用于示范公园的现场。

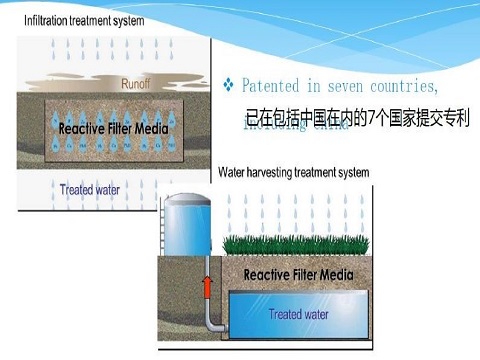

图一:活性过滤介质工作原理示意图


项目详情:
该项目位于上海植物园内,处理目标为园区内部分河道及末端池塘,如图二所示。


图二:项目现场航拍图(左上),以及项目地点细节图(A,B,C)


通过STAR Water环境工程师与上海植物园项目组的合作设计,根据现场处理需求和周边环境,设计建设了不同类型的处理系统及设备, 以最大限度发挥活性过滤介质的工作性能。处理系统及设备包括过滤箱(FilterBales),安全过滤袋(SafeSox), 活性过滤单元(RFU),透水围堰(Permeable Weir),雨水花园(Rain Garden)等,如图三所示。

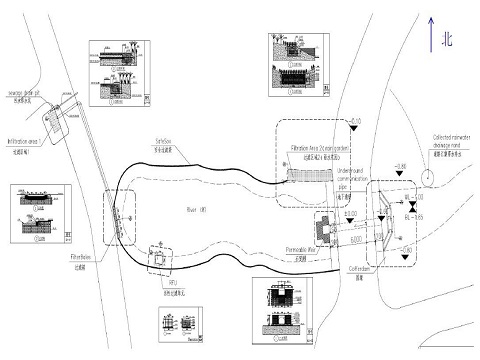

图三:海绵城市示范公园工程设计图


该项目于2017年9月开始设计施工,至今已完成施工部分。过滤箱(FilterBales),安全过滤袋(SafeSox), 活性过滤单元(RFU),透水围堰(Permeable Weir)已经在现场安装完成,其中使用由STAR Water设计的活性过滤介质配方。该项目的系统及设备已经投入使用(如图四所示),目前已取得初步效果,项目现场的详细水质分析以及过滤介质性能分析正在进行。同时,在河岸两侧建设雨水花园(Raingarden),利用活性过滤介质作为植物生长介质,有效地将雨水处理及园艺美观结合在一起,展示了活性过滤介质的多种适用环境及处理效果。

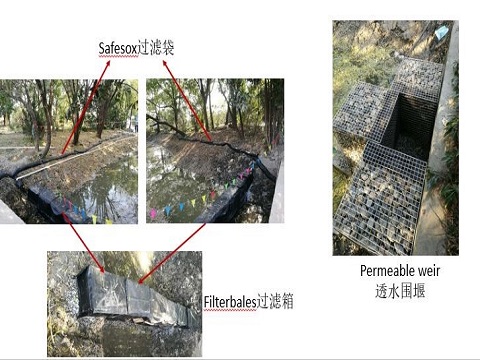

图四:海绵城市示范公园项目现场设备及系统
